1. Karatteristiċi tal-viti tal-karbur tat-tungstenu
Viti tal-karbur tat-tungstenu (viti tal-karbur solidu) huma għodod tal-qtugħ ta' preċiżjoni ddisinjati għat-tappa ta' materjali ta'-ebusija, ta' saħħa-għoli. B'ebusija ta 'HRC89–93, jistgħu faċilment jaqtgħu azzar imwebbes, azzar li ma jissaddadx, ligi tat-titanju, ligi bbażati fuq in-nikil-, u materjali oħra, u l-ħajja tas-servizz tagħhom hija 5-10 darbiet dik ta' viti tal-azzar b'veloċità għolja-.
Prestazzjoni ewlenija:
Ebusija: HRA 89–93 (≈ HRC 70–74, innota d-differenza tal-konverżjoni)
Saħħa tal-flessjoni: 1800–2400 MPa
Temperatura tar-reżistenza tas-sħana: 800-1000 grad
Limitu ta' fuq tal-ebusija tal-materjal applikabbli: HRC 55 (xi gradi jistgħu jilħqu HRC 60)
2. Meta jridu jintużaw viti tal-karbur tat-tungstenu?
Materjali ta'-ebusija għolja: azzar imwebbes b'HRC akbar minn jew ugwali għal 35, azzar die (Cr12MoV, SKD11), azzar li ma jissaddadx (bħal 17-4PH).
Produzzjoni tal-massa: blokki tal-magni tal-karozzi, housings tal-gearbox, komponenti strutturali aerospazjali, li jeħtieġu ħin ta 'waqfien estremament baxx għall-bidliet tal-għodda.
Ħjut ta'-preċiżjoni għolja: grad ta 'preċiżjoni 6H / 5g6g, li jeħtieġ konsistenza għolja fid-dijametru taż-żift tal-ħajta.
Linji ta 'produzzjoni awtomatizzati: Ċentri tal-magni CNC u ċentri ta 'tapping jeħtieġu tkissir ta' ċippa affidabbli u ħajja twila ta 'servizz.
3. L-impatt tal-għażla tal-kisi fuq il-prestazzjoni
|
kisi |
Materjali applikabbli |
Karatteristiċi |
|
TiN |
Azzar ġenerali, ħadid fondut |
Għan ġenerali, itejjeb l-ebusija tal-wiċċ |
|
TiCN |
Ħadid fondut, liga tal-aluminju |
Ebusija għolja u reżistenza tajba għall-ilbies |
|
TiAlN / AlTiN |
Stainless steel, liga tat-titanju, liga reżistenti għas-sħana- |
Reżistenza għat-temperatura għolja, anti-teħel |
|
CrN |
Materjali li jwaħħlu bħar-ram u l-aluminju |
Frizzjoni baxxa, tnaqqas l-akkumulazzjoni |
|
DLC |
Tapping niexef, metalli mhux tal--ħadid |
Koeffiċjent ta' frizzjoni baxx ħafna, mhux-jwaħħal. |
4. Linji Gwida dwar id-Disinn tal-Kanal

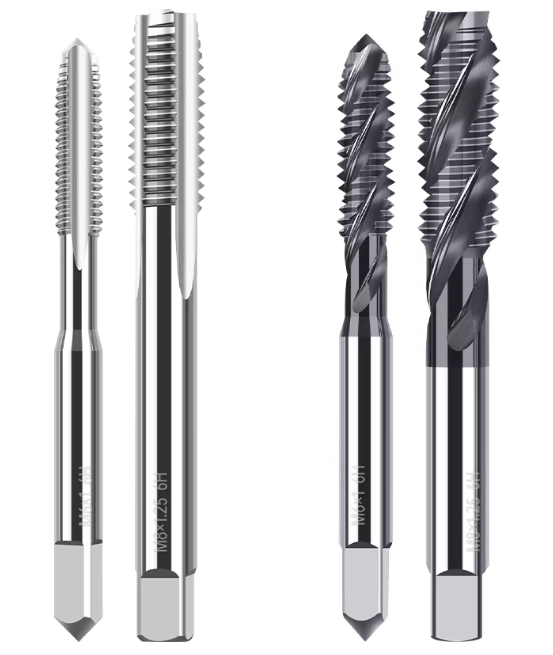

Viti tal-flawt dritti: adattat għal toqob permezz, jipprovdi tneħħija diretta taċ-ċippa, u jkollu l-aħjar riġidità.
Vit tal-flawt spirali (tneħħija taċ-ċippa ta 'fuq): Adattat għal toqob għomja, iċ-ċipep jiġu skarikati lura, li jagħmilha inqas probabbli li jinstaddu l-qiegħ tat-toqba. Angolu tal-helix rakkomandat: 35 grad –40 grad.
Vit spirali (tneħħija taċ-ċippa tal-qiegħ): Adattat għal toqob fil-fond, iċ-ċipep huma skarikati 'l quddiem, u t-tqattigħ huwa bla xkiel.
Rakkomandazzjoni:
L-istainless steel toqba għomja → Groove spirali
Azzar imwebbes toqba-fond → Ponta tal-kamin
Baxx minn-toqba azzar ordinarju → kanal dritta
5. Parametri ta 'qtugħ rakkomandati (bl-użu ta' vit M6 × 1 bħala eżempju)
|
Materjal tal-biċċa tax-xogħol |
Ebusija (HRC) |
Veloċità tal-qtugħ Vc (m/min) |
Veloċità ta' rotazzjoni (rpm) |
|
Azzar tal-karbonju ordinarju |
20 |
8–12 |
420–630 |
|
azzar liga |
30 |
5–8 |
260–420 |
|
Azzar li ma jsaddadx |
25 |
4–6 |
210–320 |
|
Azzar imwebbes |
50 |
2–4 |
100–210 |
|
Liga tat-titanju |
35 |
3–5 |
160–260 |
Ir-rata tal-għalfgħandu jkun strettament ugwali għall-veloċità rotazzjonali × pitch; ma jistax jiġi stabbilit b'mod indipendenti.
6. Ħsarat Komuni u Kontromiżuri
|
Modalità ta' Ħsara |
raġuni |
Soluzzjoni |
|
tarf tat-tixlif |
Veloċità ta 'rotazzjoni eċċessiva, kisi mhux xieraq, jew toqba pilota ta' daqs żgħir |
Naqqas il-veloċità b'20%, iċċekkja d-dijametru tat-toqba, u ibdel bi grad aktar iebsa. |
|
ksur |
Imblukkar taċ-ċippa, toqba pilota allinjata ħażin, fond ta 'tapping eċċessiv |
Żid iċ-ċikli ta 'tapping, uża ċokkijiet ta' tapping flessibbli, u approfondixxi t-toqba tal-qiegħ. |
|
Ħjut mhux maħduma |
Ilbes tal-għodda, tkessiħ insuffiċjenti, u veloċità ta 'rotazzjoni eċċessivament baxxa |
Ibdel il-vit, żid iż-żejt tat-tqattigħ, u żid il-veloċità b'mod xieraq. |
7. FAQ
Q: Il-viti tal-karbur tat-tungstenu huma adattati għall-applikazzjonijiet kollha tat-tapping?
A: Mhux adattat għal tapping oħxon ta '-volum għoli ta' azzar ħafif jew aluminju (spiża għolja u suxxettibbli għal tixlif). L-aħjar adattati għal materjali b'ebusija > HRC30 jew rekwiżiti ta 'preċiżjoni għolja.
Q: Kif tipprevjeni l-viti tal-karbur tat-tungstenu milli tixlif?
A: Żgura li d-dijametru tat-toqba tal-qiegħ huwa 0.02–0.05 mm akbar mill-valur standard (għal materjali iebsin), uża żejt tat-tapping li jkun fih addittivi ta 'pressjoni estrema, u evita tapping niexef.
Q: X'inhi d-differenza fl-ispiża bejn il-viti tal-karbur tat-tungstenu u l-viti tal-azzar b'veloċità għolja-?
A: Il-prezz ta 'vit wieħed tal-karbur tat-tungstenu huwa madwar 3-6 darbiet dak ta' vit tal-azzar b'veloċità għolja, iżda l-ħajja tiegħu tista 'tkun aktar minn 10 darbiet itwal f'magni ta' materjal iebes, li jirriżulta fi spiża ġenerali aktar baxxa għal kull unità.
